Belum lama ini, seorang insinyur bertanya kepada saya:
Mereka memiliki peralatan Badan POM dan proses validasi awal berjalan lancar.
Dua putaran pengujian keausan telah dilakukan, menunjukkan perubahan dimensi minimal dan kondisi permukaan yang sangat baik, memastikan bahwa material tidak menunjukkan masalah keausan yang signifikan.

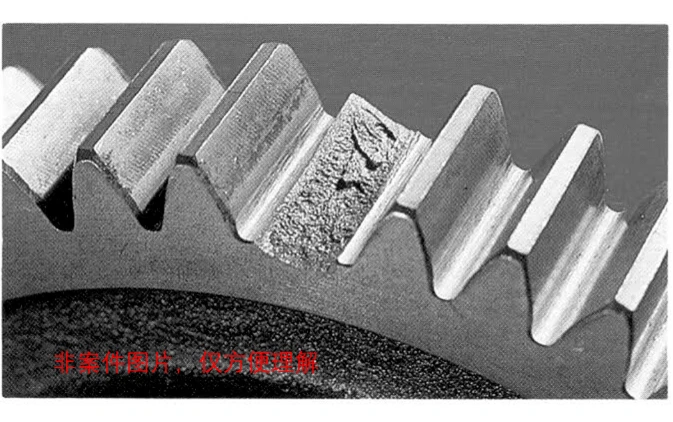

Namun, selama pengujian masa pakai seluruh-mesin yang baru-baru ini dilakukan setelah mencapai sekitar 200.000 siklus, beberapa sampel mulai menunjukkan kerusakan gigi di lokasi yang sangat konsisten.
Saat ini terdapat beberapa perdebatan di masyarakat: beberapa mengaitkannya dengan tekanan pemrosesan, yang lain karena cacat desain struktural, sementara yang lain mencurigai adanya variasi dalam kumpulan material.
Dia mengajukan pertanyaan yang sangat bagus-
Jika materialnya benar-benar bermasalah, mengapa uji keausan sebelumnya memberikan hasil yang sangat baik?
Ini sebenarnya adalah masalah yang sangat umum, dan banyak tim yang mengalaminya.
Apa yang sebenarnya ditunjukkan bukanlah anomali parameter tertentu, melainkan kesalahpahaman kognitif yang mendasar.
Mengapa material yang menunjukkan ketahanan aus yang sangat baik justru menjadi lebih rentan terhadap kegagalan kelelahan dalam-kondisi pengoperasian di dunia nyata?
01
Banyak orang yang salah memahami "jenis masalah" sejak awal.
Ketika kebanyakan orang menemukan gambaran "keausan rendah + patah tulang berikutnya", reaksi pertama mereka adalah mengidentifikasi kelainan tersebut.
Apakah kumpulan material ini tidak stabil? Apakah ada masalah dengan pemrosesannya? Atau apakah kondisi pengujian tidak konsisten?
Namun jika Anda menguraikan masalahnya, Anda akan menyadari bahwa...
Keausan dan kelelahan pada dasarnya bukanlah masalah yang sama.

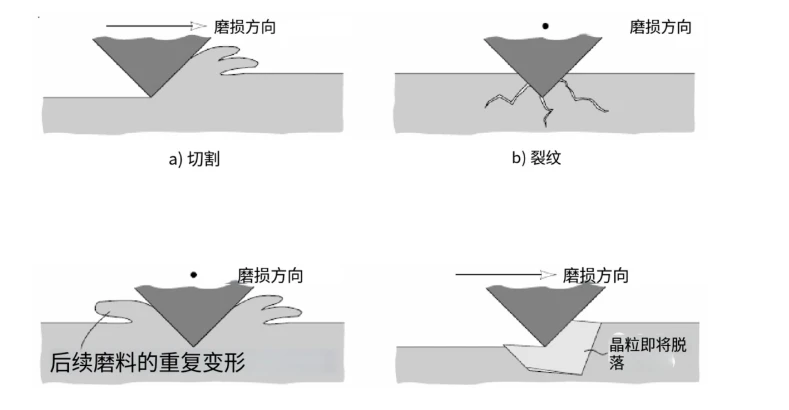

Keausan, pada dasarnya, adalah fenomena permukaan.
Anda dapat menganggapnya sebagai permukaan material yang terus-menerus “terpotong” dan “tergores”.
Bahan apa yang dibutuhkan untuk menahan proses ini?
Sederhana saja: keras, padat, dan sulit ditembus.
Kutipan: Kajian dan Karakteristik Mekanisme Keausan Abrasive
Seperti yang Anda lihat, banyak-bahan tahan aus yang memiliki karakteristik berikut:
Kristalinitas tinggi
Modulus tinggi
Energi permukaan rendah (dengan komponen pelumas)
Dengan kata lain, uji keausan sebagai berikut:
Bisakah permukaannya menahan kerusakan eksternal?
Namun kelelahan mengikuti logika yang sangat berbeda.
Kelelahan terjadi di dalam material dan merupakan proses kumulatif.
Setiap pengikatan gigi pada dasarnya adalah siklus kecil pembengkokan dan peregangan.
Tidak apa-apa untuk sekali menonton, tapi masalahnya adalah...
Tindakan ini akan terulang ratusan ribu bahkan jutaan kali
Apa yang terjadi di dalam material selama proses ini?
Rantai molekul mengalami peregangan dan pemantulan berulang kali.
Deformasi ireversibel terjadi di wilayah tertentu.
Cacat mikroskopis secara bertahap membesar menjadi retakan.
Pada awalnya, Anda tidak akan melihat perubahan apa pun.
Namun ketika retakan tumbuh hingga ukuran kritis tertentu-
Manifestasi makronya adalah: pecah secara tiba-tiba.
Oleh karena itu, permasalahan utamanya bukanlah "mengapa hal itu rusak", melainkan:
Menggunakan "pengujian keausan" untuk menilai kondisi pengoperasian yang "didominasi kelelahan" sejak awal pada dasarnya tidak tepat.
02
Mengapa "peningkatan ketahanan aus" sebenarnya menyebabkan lebih seringnya kegagalan akibat kelelahan?
Setelah Anda mengategorikan masalahnya dengan benar, Anda akan melihat fenomena yang bertentangan dengan intuisi namun sangat umum terjadi di antara-kasus dengan skor tinggi:
Banyak metode untuk meningkatkan ketahanan aus pada dasarnya membahayakan ketahanan lelah material.
Ini bukanlah suatu kebetulan; itu ditentukan oleh struktur.
1. Semakin tinggi kristalinitasnya, semakin sedikit mobilitas segmen rantainya.
Mengapa material seperti POM, PBT, dan PET menunjukkan ketahanan aus yang sangat baik?

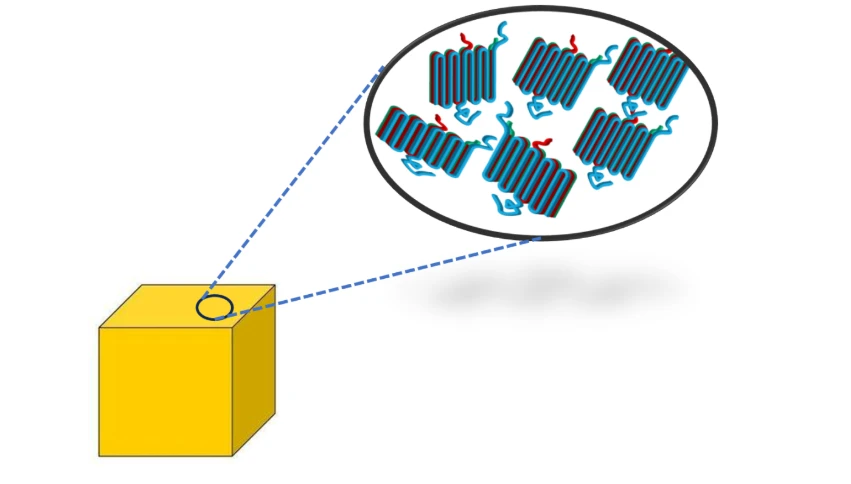

Rantai molekul disusun dalam struktur yang sangat kompak dan-terdefinisi dengan baik.
Sangat sulit bagi pihak luar untuk menembus lingkungan tersebut.
Namun di situlah letak masalahnya.
Ketika mengalami tekanan periodik, material harus melakukan satu tugas:
Energi dilepaskan melalui pergerakan mikroskopis rantai molekul.
Namun, masalah dengan{0}}struktur kristalinitas tinggi adalah:
Segmen tersebut terikat.
Volume gratisnya kecil.
Hampir tidak ada ruang penyangga secara lokal
Hasilnya adalah:
Saat gaya eksternal diterapkan, tidak ada tempat untuk menghilangkannya-sehingga gaya tersebut hanya terkonsentrasi pada segmen rantai tertentu-dan pada akhirnya menyebabkan rantai utama putus.
2. Pengisi sering kali memperburuk masalah.
Banyak insinyur formulasi secara intuitif percaya bahwa:
Untuk ketahanan aus → Tambahkan pengisi pengerasan
Misalnya fiberglass, serat karbon, dan bubuk anorganik.
Dalam jangka pendek, pendekatan ini bagus:
Permukaannya lebih sulit
Peningkatan ketahanan gores
Tapi apa yang terjadi pada elemen-elemen ini dalam kondisi lelah?
penambah stres
Alasannya sederhana:
Resin bersifat "dapat berubah bentuk".
Pengisinya "pada dasarnya tidak-dapat berubah bentuk".
Di bawah pembebanan berulang, antarmuka antara dua komponen mengalami tegangan geser yang signifikan.
Apa yang terjadi seiring berjalannya waktu?

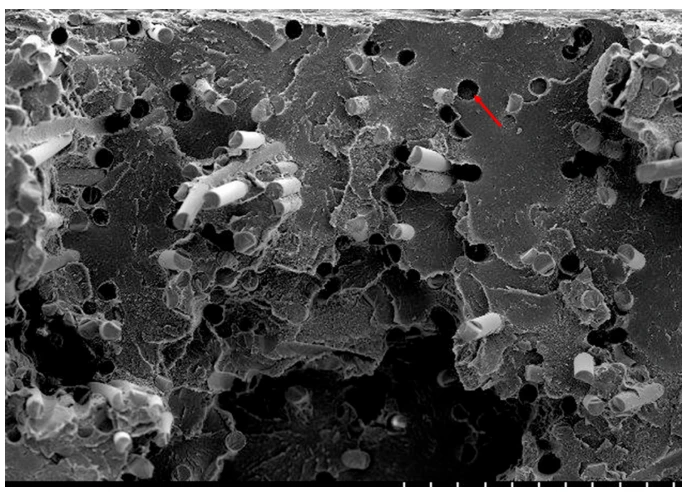

Delaminasi antarmuka
Bentuk lubang mikro
Retakan mulai menyebar dari tepi pengisi.
Terakhir, apa yang Anda amati pada permukaan rekahan bukanlah rekahan yang seragam.
Sebaliknya, ini adalah kasus khas dari retakan lelah yang berkembang secara internal.
Untuk meringkas bagian ini, dapat diringkas dalam satu kalimat:
Tujuan Anda adalah membuat material "lebih-tahan gores" dan lebih "kaku", namun ketahanan terhadap lelah justru mengharuskan material tersebut "dinamis dan mampu melakukan disipasi energi".
03
Bagaimana kontradiksi ini dapat diselesaikan dari sudut pandang teknik?
Saat memproduksi komponen seperti roda gigi, bantalan, atau sambungan geser, persyaratan pelanggan biasanya mudah:
Itu tidak boleh rusak atau rusak!
Jadi inilah masalahnya:
Bagaimana kita bisa mencapai keseimbangan antara “kekakuan” dan “ketahanan”?
Pendekatan 1: Daripada hanya meningkatkan kekerasan, pertama-tama fokuslah pada pengurangan gesekan.
Jika Anda memfokuskan seluruh upaya Anda pada "meningkatkan ketahanan material terhadap pemotongan",
Sangat mudah untuk mengarahkan sistem menuju lintasan "kekakuan tinggi → kelelahan rendah".
Coba pendekatan lain:
Daripada menahan gesekan secara langsung, kurangi gesekannya.
Bagaimana sebenarnya hal ini harus dilakukan?
Tambahkan fase pelumasan berbasis silikon-
Tambahkan bubuk mikro-berat molekul tinggi PE
Mengembangkan sistem-pelumas mandiri
Ciri-ciri barang tersebut adalah:
✔ Tidak meningkatkan modulus secara signifikan
✔ Namun dapat membentuk lapisan geser rendah pada permukaannya
Hasilnya adalah:
Sebagian dari gaya eksternal “tergelincir” dan bukannya “dipotong”.
Kerusakan yang disebabkan oleh kelelahan tidak terlalu signifikan.
Pendekatan ②: Mengembangkan "struktur konsumsi energi" daripada hanya mengandalkan satu bahan saja
Di sinilah tepatnya banyak pabrik modifikasi menunjukkan keahlian teknis mereka yang sebenarnya.
Intinya bukanlah "更强", melainkan:
Sediakan ruang di dalam material untuk pembuangan energi.
Pendekatan tipikalnya adalah:
Sebagai sistem paduan, misalnya POM/TPU
POM menawarkan kekakuan dan ketahanan aus.
TPU memberikan elastisitas dan pembuangan energi.

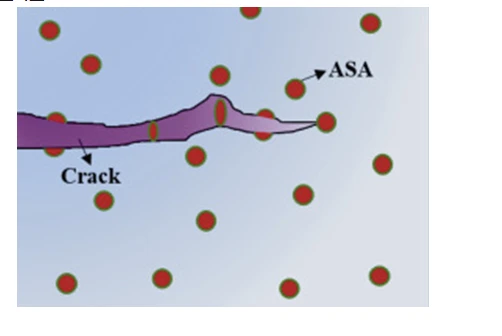

Saat retakan menyebar:
Setelah fase fleksibel ditemui...
Energi diserap.
Retakan tersebut dipasivasi atau bahkan dihentikan.
Anda mungkin mengorbankan sedikit ketahanan aus.
Namun hal ini mengakibatkan peningkatan angka harapan hidup yang signifikan akibat kelelahan.
Pendekatan 3: Jika anggaran memungkinkan, gunakan langsung bahan dengan struktur yang benar.
Beberapa bahan secara inheren menyelesaikan kontradiksi ini melalui struktur molekulnya.
misalnya MENGINTIP.
Ciri khasnya bukanlah "satu indikator saja yang ekstrem".
Sebaliknya, ia memiliki karakteristik struktural berikut secara bersamaan:
Satuan kaku (cincin aromatik, gugus keton)
Ikatan fleksibel (ikatan eter)
Hasilnya adalah:
Kuat dan-tahan aus
juga menunjukkan mobilitas segmental tertentu
Jadi, Anda akan menemukan bahwa:
Banyak-komponen dinamis kelas atas (digunakan dalam aplikasi penerbangan dan medis),
Akhirnya, setelah berputar-putar kembali, kita kembali ke materi tersebut.
Bukan karena mahal, tapi karena:
"Cacat struktural" dari bahan-bahan murah sulit untuk sepenuhnya dikompensasi melalui formulasi saja.
Masalah mendasar dari jenis masalah ini bukanlah "penggunaan bahan yang salah", melainkan:
Sistem evaluasi digunakan secara tidak benar.
Keausan adalah interaksi energi antar permukaan.
Kelelahan adalah akumulasi energi internal.
Jika Anda hanya berfokus pada pengoptimalan satu metrik dalam TDS,
Sangat mudah untuk mencapai kesempurnaan dalam satu dimensi sementara benar-benar kehilangan kendali di dimensi lain.
Insinyur yang benar-benar berpengalaman tidak berfokus pada "pengoptimalan satu metrik"; sebaliknya, mereka bertujuan untuk:
Temukan titik keseimbangan antara kekakuan, ketangguhan, gesekan, dan disipasi energi yang menjamin kinerja{0}}jangka panjang.
Jika Anda pernah mengalami hal ini:
Pengujian awal berjalan dengan lancar; namun, timbul masalah terkait masa pakai produk setelah digunakan.
Terutama yang itu-
Situasi di mana "hampir tidak memerlukan penggilingan apa pun, tetapi masih rusak".
Kemungkinan besar hal ini bukan suatu kebetulan, melainkan kegagalan yang-disebabkan oleh kelelahan.
Perhatikan baik-baik patahannya di bawah mikroskop-jawabannya sering kali sudah ada.
